低壓PWM調光驅動D5T50
作者：華芯 來源：本站 發表時間：2023-10-19 11:17:52 瀏覽：次
概述
HX324是一款LED低壓恒流驅動芯片，單通道恒定輸出電流，電流通過外接電阻（Rext）進行設定，單通道電流輸出最大500mA，輸出端可承受最大電壓達45V。
芯片的VCC電壓范圍為5~40V，低壓差驅動，使得HX324能夠在寬驅動電壓范圍內提供穩定的電流輸出。HX324外圍元件少，應用可靠性好。
HX324提供了輸出端使能控制引腳DIM，響應小脈寬調光信號，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。 HX324內建溫度感應器與過熱保護功能，溫度感應器偵測HX324的溫度，當芯片內部溫度超過110℃時，過溫保護電路會啟動，降低恒流輸出。
HX324采用SOT89-5封裝。
特點 ??????????????????????????????????????????????????????????
l?線路簡單元器件少
l?恒定電流不受輸出端電壓影響
l?外接高精度電阻最大恒流輸出500mA
l?輸出端口最大耐壓45V
l?單通道PWM調光獨立控制
l?過熱保護閾值110℃
l?芯片間電流精度<±5%@ IOUT=300mA
l?VCC電壓范圍為5~40V
定購信息
|
定購代碼 |
外型 |
包裝(個) |
打印 |
|
HX324 |
SOT89-5 |
1000/盤 |
XXXX |

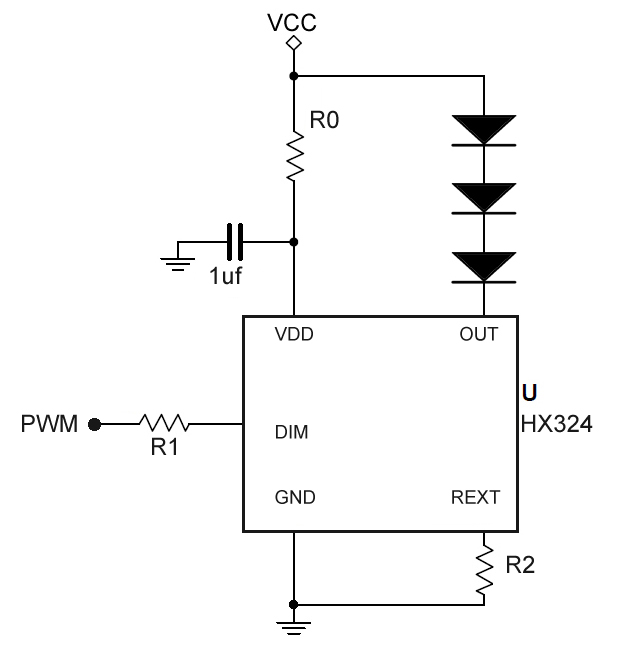

原理圖
