產品概述
高輝度,共陽開關降壓恒流芯片規格書
概述
HX3226是一款外圍電路簡單的多功能平均電流型 LED 恒流驅動器，適用于5-100V 電壓范圍的降壓 BUCK 大功率調光恒流 LED 領域。
芯片 PWM 端口支持超小占空比 PWM 調光，可響應最小 60ns 脈寬。PWM 端口為高電平時，芯片正常工作。為低電平芯片時，芯片輸出關閉。 芯片采用平均電流控制算法，輸出電流恒流精度≤±3％，且輸出電流受輸入輸出電壓、系統電感的影響??；芯片內部集成環路補償，外圍電路簡潔，系統更加穩定可靠。
芯片通過對 LD 端口進行控制實現三功能切換。LD 懸空時，系統為高亮模式；LD 為 VDD 時，系統為 1/2 電流的低亮模式；LD 接 0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模式。
LD 高低亮切換模式，用來實現汽車 LED 照明的遠近光燈切換。LD 模擬調光模式時，端口電壓低于 0.2V，輸出關閉。
HX3226采用 SOP8 封裝
特點
l 支持高輝調光，65536：1 占空調光比
l 寬輸入電壓：5-100V
l 平均電流工作模式
l 高效率：最高可達 95%
l 輸出電流可調范圍 60mA~1.8A
l 內驅 100V/6A 的 MOS
l 內置 5.5V 穩壓管
l 最大工作頻率 1MHz
l 恒流精度≤±3%
l 支持 PWM/模擬/分段調光
l PWM調光頻率可達30K
l 封裝：SOP8
應用領域
l 景觀亮化洗墻燈
l 舞臺調光效果燈
l 高端汽車照明
l LCD 背光照明
l 建筑照明

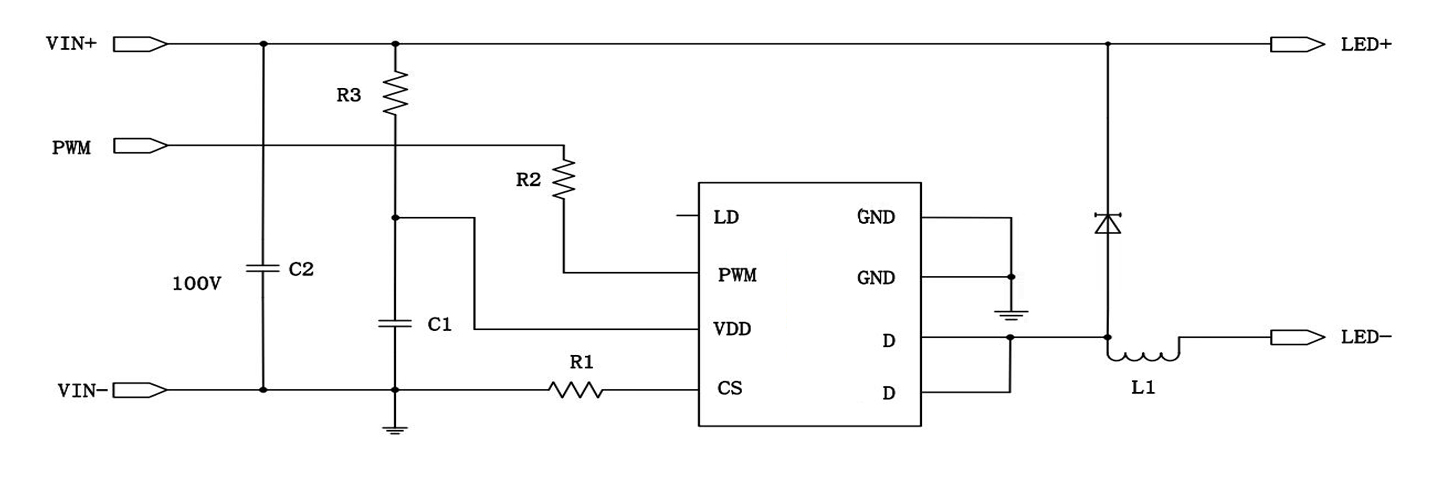

原理圖
